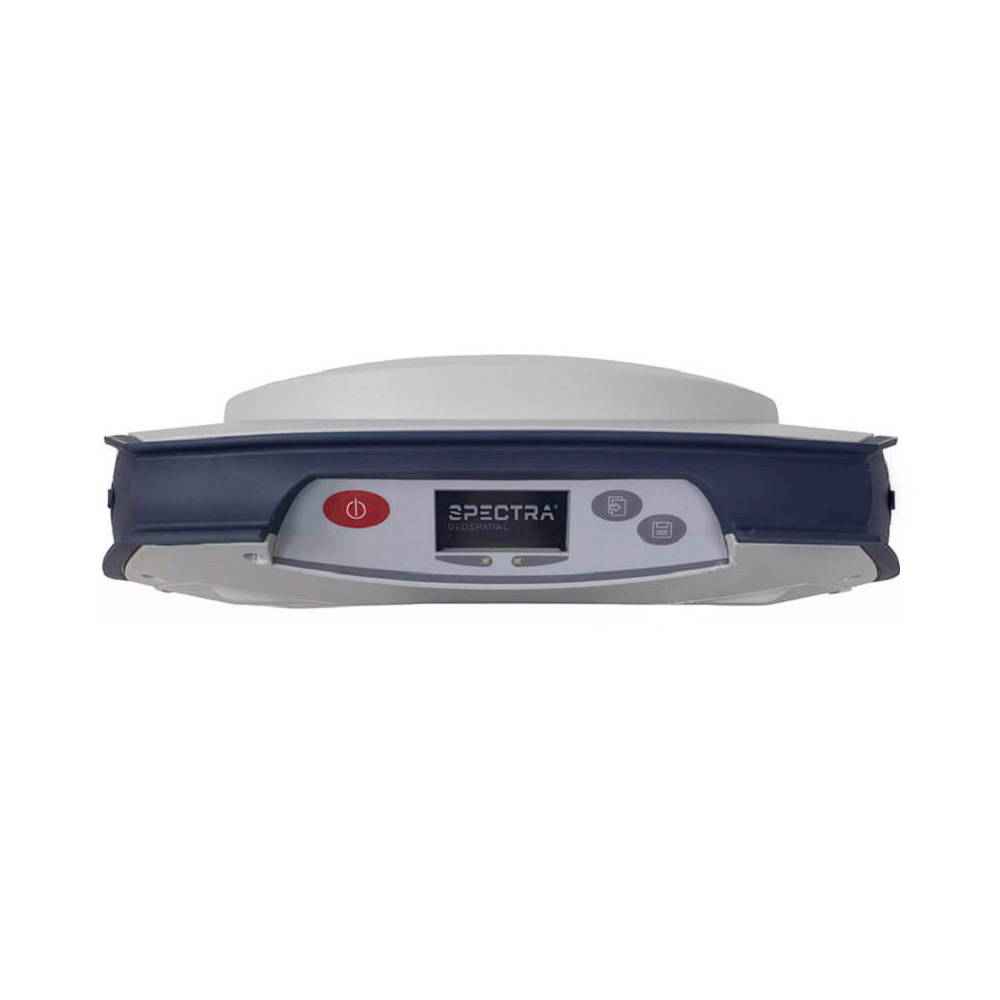

GNSS приемник Spectra Geospatial SP85 UHF/GSM - это универсальное решение для геодезических, топографических, строительных и иных работ, связанных с высокоточным позиционированием.
Прибор отличается широкими коммуникационными возможностями и современным “7G” ASIC-чипсетом на 600 каналов, который эффективно обрабатывает сигналы всех существующих GNSS-систем, поправок SBAS, QZSS и других корректирующих систем, включая MSS L-Band и сервис Trimble-RTX. Устройство также поддерживает формат данных RTCM 3.2 MSM.
Технологии связи
GPS-приемники этой линейки оборудованы модемом сотовой связи GSM/UMTS стандарта 3.5G, UHF, Wi-Fi и Bluetooth-модулями. Модем можно использовать для отправки оповещений на телефон или почту, при этом предусмотрена возможность настройки и мониторинга параметров устройства через SMS.
Приемопередающий радиомодуль мощностью 2 Вт позволяет работать в RTK-режиме на большом удалении от базовой станции или, при необходимости, быстро установить Spectra Geospatial SP85 UHF/GSM в качестве базы. Радиоантенна с увеличенным радиусом работы размещена внутри карбоновой вехи для дополнительной защиты при проведении изысканий в сложном окружении.
Уверенный прием в любых условиях
Фирменная технология Z-blade оптимизирует объединение и обработку GNSS-сигналов для комфортной работы в условиях плотной застройки или густого леса. Это программное решение автоматически комбинирует спутники с наилучшей видимостью и может, при необходимости, взаимодействовать только с той группировкой, которую укажет специалист.
В приемник встроены функции для повышения надежности RTK-канала:
- Backup RTK - съемка с использованием резервного канала для сложных условий - радиопомехи, особенности рельефа, изыскания в карьерах и т.д. Приемник автоматически переключается между GPRS и УКВ в зависимости от качества сигнала;
- RTK Bridge - ретрансляция поправок по радиоканалу от одного ровера к другим.
Дополнительные преимущества
При проведении изысканий в людных местах пригодится защита Spectra Geospatial SP85 UHF/GSM от кражи с привязкой к геолокации. В случае выхода оборудования за пределы этой зоны, специалист получит уведомление, а все функции будут заблокированы.
Возможность “горячей” замены батарей обеспечивает безостановочные измерения, а надежный электронный уровень помогает правильно выставить устройство.
Традиционные светодиодные индикаторы успешно заменяет дисплей, информацию с которого легко считывать даже при ярком солнец. Он отображает текущий RTK-статус, количество спутников, уровень заряда батареи и доступный для записи объем памяти.
| Характеристики GNSS | |
|---|---|
| Отслеживаемые сигналы |
GPS L1 C/A, L1P (Y), L2C, L2P (Y), L5 GLONASS L1 C/A, L1P, L2 C/A, L2P, L3 BeiDou (фаза 2) B1, B2 Galileo E1, E5a, E5b QZSS L1 C/A, L1C, L2C, L5 IRNSS L5 SBAS L1CA, L5 (WAAS, EGNOS, MSAS, GAGAN,SDCM) L-Band MMS |
| Количество каналов | 600 |
| Запатентованная технология Z-Blade для оптимальных эксплуатационных характеристик GNSS |
Полное использование сигналов со всех 6 систем GNSS (GPS, GLONASS, BeiDou, Galileo, QZSS и SBAS) Усовершенствованный алгоритм центральной системы GNSS Полностью независимое отслеживание сигнала GNSS и оптимальная обработка данных, включая решения только GPS, только GLONASS или только BeiDou (автономность до полн. RTK) |
| Механизм быстрого поиска для быстрого и повторного получения сигналов GNSS | |
| Pанжирование SBAS для использования наблюдения кода и носителя SBAS, а также орбит в RTK- обработке | |
| Запатентованный коррелятор Strobe™ Correlator для уменьшения многолучевости GNSS | |
| Сырые данные до 20 Гц в реальном времени (выход кода, носителя и положения) | |
| Поддерживаемые форматы данных: ATOM, CMR, CMR+,RTCM 2.1, 2.2, 2.3, 3.0, 3.1 и 3.2 (включая MSM), CMRx и sCMRx (Только Ровер) | |
| Вывод сообщений NMEA 0183 | |
| Точность в реальном времени (RMS) | |
| SBAS (WAAS/EGNOS/MSAS/GAGAN) |
По горизонтали: < 50 см (1,64 фута) По вертикали: < 85 см (2,79 фута) |
| Положение DGPS в реальном времени |
По горизонтали: 25 см (0,82 фута) + 1 ppm По вертикали: 50 см (1,64 фута) + 1 ppm |
| Кинематическое положение в реальном времени (RTK) |
По горизонтали: 8 мм (0,026 фута) + 1 ppm По вертикали: 15 мм (0,049 фута) + 1 ppm |
| Сеть RTK |
По горизонтали: 8 мм (0,026 фута) + 0,5 ppm По вертикали: 15 мм (0,049 фута) + 0,5 ppm |
| Сеть RTK |
По горизонтали: 8 мм (0,026 фута) + 0,5 ppm По вертикали: 15 мм (0,049 фута) + 0,5 ppm |
| Характеристики в реальном времени | |
| Инициализация Instant-RTK |
Как правило, 2 секунды для базовых линий менее 20 км Достоверность: до 99,9% |
| Диапазон инициализации RTK | свыше 40 км |
| Точность постобработки (RMS) | |
| Статическая и быстрая статическая |
По горизонтали: 3 мм (0,118”) + 0,5 ppm По вертикали: 5 мм (0,196”) + 0,5 ppm |
| Высокоточная статическая |
По горизонтали: 3 мм (0,118”) + 0,1 ppm По вертикали: 3,5 мм (0,137”) + 0,4 ppm |
| Характеристики регистрации данных | |
| Интервал записи | 0,05 – 999 секунд |
| Характеристики данных | |
| Пользовательский интерфейс | Графический дисплей PMOLED; Веб-сервер (доступен через WiFi) для простой настройки, эксплуатации, чтения состояния и передачи данных |
| Интерфейс ввода / вывода |
Линия последовательной передачи данных RS232 USB 2.0/UART Bluetooth 5.0 Dual Mode Wi-Fi (802.11 b/g/n) Модуль 3,5G quad-band GSM/penta-band UMTS (800/850/900/1900/2100 МГц) |
| Память |
4 Гб внутренней памяти NAND Flash (3,5 Гб данных пользователя) Более 2 лет 15 секунд необработанных данных GNSS со 14 спутников Съемная карта памяти SD/SDHC (до 32 Гб) |
| Работа |
RTK- ровер и База Сетевой RTK-ровер: VRS, FKP, MAC NTRIP, Direct IP Режим CSD Постобработка RTK Bridge УВЧ-повторитель сеть СВЧ Trimble RTX (спутниковый и сотовый/IP-адрес) |
| Экологические характеристики | |
| Температура эксплуатации | от -40° до +65°C (от -40° до +149°F) |
| Аккумуляторные батареи остаются в приемнике при использовании внешнего источника питания | Температура окружающей среды не должна превышать +40°C (104°F) |
| Температура хранения | от -40° до +85°C (от -40° до +185°F) |
| Влажность | 100% с конденсацией |
| Водонепроницаемость | IP67, водонепроницаемый, герметично защищен от песка и пыли |
| Способность выдерживать падение | с рейки высотой 2 м на бетон |
| Ударопрочность | ETS300 019 |
| Вибрация | MIL-STD-810F |
| Характеристики питания | |
| Питание | 2 литиево - ионные батареи, допускающие " горячую " замену, 41,4 ватт - час (2 х 7,4 В, 2800 мА - ч) |
| Время работы от двух батарей | 10 часов (GNSS вкл. и GSM или UHF (УКВ) Rx вкл.) |
| Внешний источник питания постоянного тока | 9-28 В |
| Физические характеристики | |
| Размеры | 22,2 x 19,4 x 7,5 см (8,7 x 7,6 x 3,0”) |
| Вес |
Только приемник, без батареи:1,17 кг С двумя батареями:1,3 кг С двумя батареями и УКВ радио:1,40 кг |
-
GPS-приемник Spectra Geospatial SP85 UHF/GSM
-
Li-ion батарея 92670-15, 2,8 А - ч, 7,4 В, 20,7 ватт - час
-
Не включает ЗУ
-
Комплект шнуров питания (четыре типа) 78651 для использования с блоком питания переменного/постоянного тока
-
Блок питания переменного/постоянного тока 107000, 65 Вт, 19 В,3,43 A, 100-240 В
-
Рулетка 93374-10 3,6 м (12 футов)
-
Удлинитель рейки 88400-50-SPN, 7 см, для использования на штативе
-
Кабель-переходник EGL-Z2001 с USB на мини-USB
-
Универсальный твердый футляр 104342-10
-
Большая мягкая сумка 95858-10
-
Офисное программное обеспечение Survey Office Intermediate Edition 63710-30
-
Краткое руководство пользователя
-
Наклейка с технологией защиты от краж
-
Комплект SP85 UHF (410-470 Mhz 2W TRx) SP85 UHF Module (410-470 Mhz 2W TRx) 92673-00 - 119786-61
-
Двухкомпонентная опора диапазона из углеродного волокна, 1,75 м 106815-10
-
Мягкая сумка Range Pole 95860-10
-
Удлинитель стойки SP85 95672
-
Отвертка Torx T25 25 см
-
Офисный блок питания SP85 94336-00
-
Кабель - данные / питание, 1,5 м, DB9 (F) на 0S / 7P / M по SAE 59044-SPN
-
Кабель - Адаптер, 0,15 м, розетка SAE на постоянный ток (2,1 мм) PN88769-SPN
-
Кабель - переходник USB на RS232 9 0938-SPN
-
Радиоантенна Spectra Antenna Portable, 6" Rubber duck, 425-475 MHz (44085-46)
